Sabtu, 20 Februari 2016

otak atik gatuk OBD2

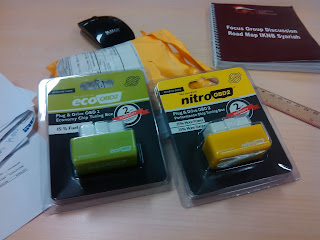

Berawal dari searching tools obd2 buat remap ECU SiBOB, malah nemu chip tuning box udah gitu harga murah banget,, langsung deh dibeli aja. Nguprek mobil, pilihannya kenceng atao irit,, dulu pertama kali nge tweak sensor udara dibikin dingin terus pembacaannya oleh ECU, tarikan berubah drastis, enteng pisan walo cuma di short pake resistor, soale pada waktu it kalo beli chip tuning harganya masih mahal pisan, kemudian merubah tegangan pada sensor MAP dan sensor O2 dengan bantuan ic 7805 series dan potensio meter, cara ini lebih custom mode karena kita bisa atur mo mode ekonomi irit bbm atau mode sport yang boros bbm. tools branded yang mainin sensor ini biasanya pake apexi dengan indikator AFR, sampe apexi neo yang lebih cantik displaynya,,, pemasangannya perlu keahlian khusus yakni pengetahuan engine managemen. ujung2nya biaya cukup besar yang harus dinvestasikan. Pepatah jawa ono rego ono rupo,,,,tidak bisa diabaikan, apasih yang diharap dari chip tuning box seharga kurang dari 5 USD ini, tentu tidak sebanding performance dari ECM sejenis megasquirt, dastek atau lainnya. Untuk mobil low mpv sekelas ax,, ternyata chip tuning box kuning ini cukup berpengaruh, torsibawah meningkat terbukti dengan manuver yang lebih lincah, karena pedal gas diinjek dikit udah ngacir, walo awalnya sempat ragu, kompatibilitas OBD2 AX jadul ini terhadap produk baru tersebut. Biar gak penasaran ini wujud chip tuningnya ada 2 tipe untuk performance dan untuk ecodrive, tergantung dari BBMnya, kalo pake bensin, ada kuning buat performance dan hijau buat ecodrive, sedangkan Diesel ada merah untuk performance dan biru yang ecodrive performance di klaim mampu meningkatkan power 35% dan torsi 25% sedangkan ecodrive mampu meningkatkan efisiensi BBM hingga 15% Ini jeroannya hanya tampak resistor dan kapasitor serta IC regulator 7805, tombol reset., namun dibawah PCB terdapat microchip pic16f59.
ini petunjuk pemasangannya Kesimpulane,, ini chip ajib cucok di SiBOB, walau murah tapi beneran,, namun menurut sepengetahuannku,, yang bisa di oprek dari OBD2 port itu sensor Udara / IAT lokasi di BOX FILTER Udara, sensor Lamda / Oksigen lokasi di Manipol Knalpot dan Sendor MAP lokasi deket Throttle body. silahkan hubungi seller terdekat, gak rugi buat dicoba,, trus satu lagi kalo mobil off, ini alat akan kedip2 kek led indikator alarm.... pokoke ciamik deh. Update lagi ya.........

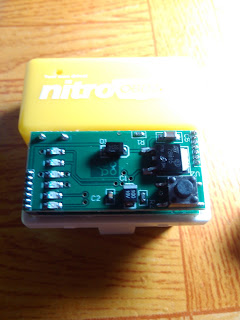

baru dateng,,, memenuhi temen2 yang penasaran versi x2... pcb lebih simple, komponen lebih imut,, fungsi sama
Update Jeroan Nitro Merah Diesel

Kamis, 23 Agustus 2012

DIY- Susun ulang relat set headlamp

akhirnya tepat 10 bulan sejak operasi rabun senja SiBOB..... relay set mbosch, sudah tidak dapat dipertahankan lagi..... terlalu banyak tindakan operasi untuk menyelamatkan kelangsungan hidupnya, Terimakasih atas semangat untuk berusaha membuat tidak rabun senja SiBOB hingga napas terakhir, dan mendonorkan beberapa organ vitalnyanya untuk regenerasi

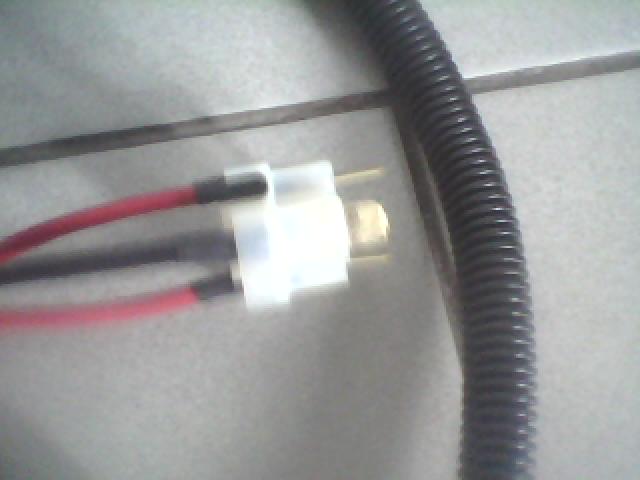

Kabel bawaan relay set aftermarket kurang kuat untuk menahan beban daya phillips rally 100/90 watt, disamping itu proses crimping socket kurang sempurna, tidak dilakukan penyolderan. Regenerasi mengunakan AWG14, 2 Relay 4p Bosch 30A, 1 Relay NO/NC 5p HLM 80A, Fuse 15A.

Senin, 06 Agustus 2012

DIY- Ngidupin Tombol Auto Power Windows

Gak tahu kenapa apakah karena masuk kategori entry level trus semua fitur walopun sederhana tapi bikin sangat informatif dan membantu. Kali ini sibob mo ngaktifin lampu pada tombol auto power windows, bahan yang diperlukan, LED, Resistor 2k2 1/2 watt, diode 1Amper, dan kabel AWG 22 secukupnya, isolasi bakar, sedangkan alat yang diperlukan solder, tenol, tang kupas kabel, obeng kembang. Referensi neng city yang tombol auto PW nyala
tombol power windows pada sisi pengemudi
simulasi tombol pw dengan led hijau
Nah sekarang pasang rangkaian LED, Resistor dan Diode pada PCB Power windows
Selesai deh, tombol auto pw akan menyala saat kunci starter posisi on, cukup sebagai indikator dimalam hari,membantu driver gak salah pencet :D
